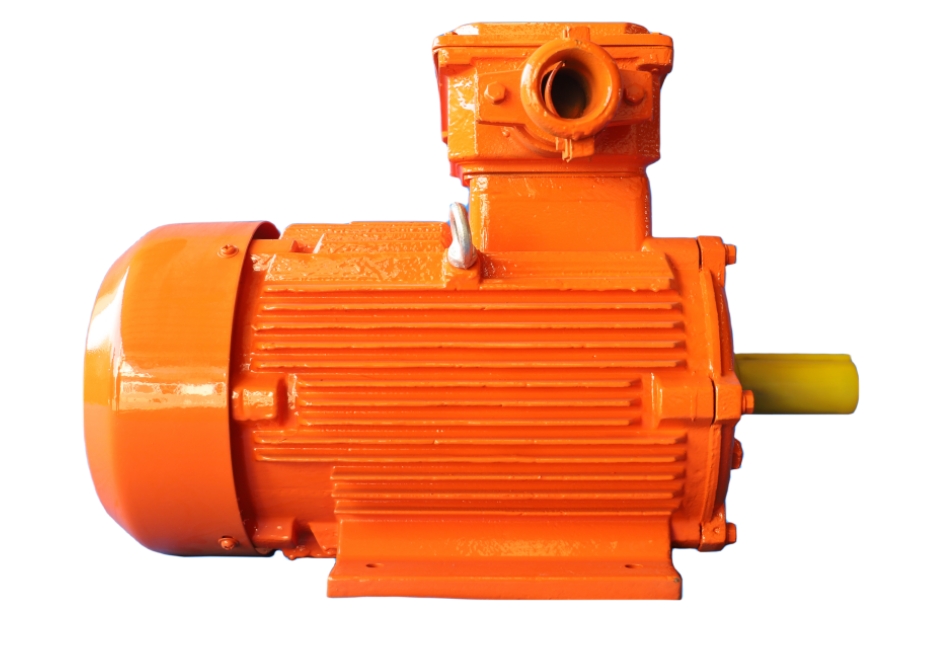

YFB4系列高效率低壓粉塵防爆三相異步電動機

YFB4系列高效率低壓粉塵防爆三相異步電動機

IE4二級能效,額定功率范圍:0.12~315kW

極數:2~16極

防爆等級:Ex tb IIIC T135℃ Db

適用狀況
首頁 > 產品展示 > 防爆電機 性能參數 產品介紹

1、產品描述:


YFB4系列電動機,是我公司自主研發推出的全封閉、自扇冷、鼠籠式、粉塵防爆三相異步電動機。效率指標符合GB18613-2020《電動機能效限定值及能效等級》中的能效等級2級,防爆性能符合2021版標準,且具有性能優良,使用安全可靠,振動、噪聲、溫升比同類產品低的特點,符合環保要求。


2、產品用途


粉塵防爆電機主要適用于煤炭、石油、糧油加工、化工、紡織、冶金、建材等存在有可燃性粉塵的場所,是理想的動力設備。


3、執行標準


YFB4高效率隔爆型三相異步電動機執行相關主要標準:

GB/T 755-2019 旋轉電機 定額和性能

GB 18613-2020 電動機能效限定值及能效等級

GB/T 1032-2012? 三相異步電動機試驗方法

GB/T 1993 旋轉電機冷卻方法

GB/T 3836.1-2021 爆炸性環境 第1部分:設備 通用要求

GB/T 3836.12-2021 爆炸性環境 第12部分:可燃性粉塵物質特性 試驗方法

GB/T 3836.31-2021 爆炸性環境 第31部分:由防粉塵點燃外殼“t”保護的設備

GB/T 4942.1 旋轉電機整體結構的防護等級(IP代碼)分級

GB/T 10068 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值

GB/T 10069.1 旋轉電機噪聲測定方法及限值第1部分:旋轉電機噪聲測定方法

GB/T 10069.3 旋轉電機噪聲測定方法及限值第 3 部分:噪聲限值


4、基本特征


機座號:63~355。

額定功率范圍:0.12kW~315kW。

極數:2~16極。

額定電壓:220V、220/380V、380V、660V、380/660V、400、690、400/690V、720V、750V。(可按特殊電壓制造)

額定頻率:50Hz或者60Hz

絕緣等級:155(F)級

效率:GB18613-2020中的2級

冷卻方式:IC411

安裝方式:IMB3、IMB5、IMB35、IMV1(也可制造其他安裝方式)

防護等級:IP65

運行方式:S1

防爆標志:Ex tb IIIC T135℃ Db

戶內(標準配置)??蛇x配置:戶外(W)、戶外中等防腐(WF1)、戶外防強腐蝕(WF2)、戶內防中等腐蝕(F1)、戶內防強腐蝕(F2)、濕熱帶(TH)、干熱帶(TA)、戶外濕熱帶(THW)、戶外干熱帶(TAW)

環境條件:環境空氣溫度:-20~+40℃。

海拔:不超過1000m。(特殊的環境空氣溫度、海拔需雙方約定,請在訂貨時提出。)

安裝方式:有5種基本結構型式,可派生15種常用結構及安裝型式

B3—機座帶底腳、端蓋無凸緣;

B5—機座不帶底腳、端蓋有凸緣;

B35—機座帶底腳、端蓋有凸緣;

B14—機座不帶底腳、端蓋有小凸緣;

B34—機座帶底腳、端蓋有小凸緣。


5、訂貨指南


電機選用考慮以下因素:

□防爆等級:Ex tb ⅢC T135℃ Db。

□電壓:380V、660V等。

□頻率:50Hz、60Hz等。

□安裝型式:IMB3、IMB35等。

□使用環境:戶內,戶外,環境溫度,海拔高度等。

□防護等級: IP65/IP66。

□被驅動設備的機械特性及轉動慣量。

□電動機與被驅動設備的連接方式。

□啟動方式,啟動頻次以及啟動電壓降等。

□工作制:S1或其它。

□熱分級: 155(F)級或其它。

□電動機旋轉方向:順時針,逆時針,雙向。

□接線盒位置:頂左,頂右。

□接線盒進線口形式:橡套電纜。

□環境溫度及海拔高度等。

舉例需求:機座中心高為 355、220kW 2P機座帶底腳,端蓋無凸緣, 工廠用IIIC類T135℃組粉塵防爆,380/660V,IP55,順時針轉向,防爆格蘭頭進線的電動機標注如下:YFB4-355M1-2 220kW 380/660V 50Hz IMB3 Ex tb IIIC T135℃ Db IP65防爆格蘭頭。

如有特殊要求,如電壓、頻率、防護等級、旋轉方向、安裝型式、雙軸伸、噪聲、振動限值及防爆標志、接線盒進線方式等必須簽訂技術協議后,方可制造。

性能參數

型號規格

YFB4系列

規格性能

IE4二級能效,額定功率范圍:0.12~315kW

極數:2~16極

防爆等級:Ex tb IIIC T135℃ Db

尺寸大小

機座號:63~355
